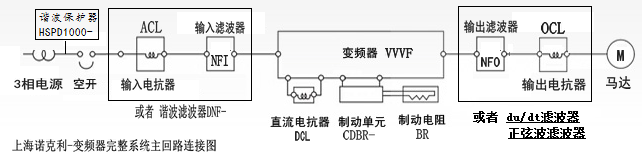

典型传动流程图 |
|
|
↓↓↓ |
|
|
|
|
↓↓↓ |
|
无源滤波补偿装置
无功补偿控制器
|
电网谐波综合治理的高性价比解决方案
*用于低压电网和大功率负载母线的高次谐波滤除；
*根据用户实际电网情况和要求治理特征谐波；
*同时提供无功补偿，提高功率因数；
*适合3次-40次低频高次谐波的集中综合治理；
|
|
|

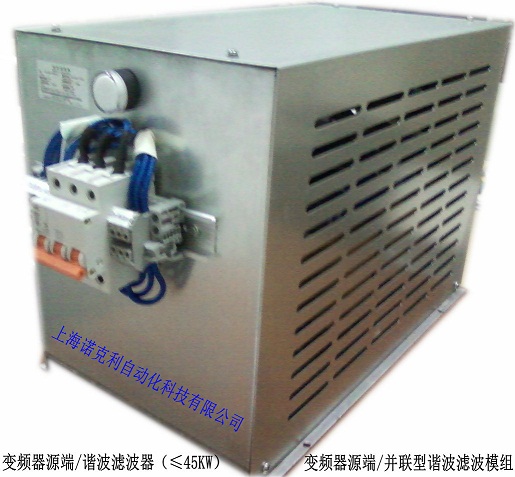

★设备级无源谐波滤波器
（IP00壁挂/IP21机箱） |
设备端谐波治理的高性价比解决方案
■适用所有6脉整流设备（变频器、UPS等)；
■抑制电压尖峰、改善电流波形畸变；
■直接按变频器等设备电压、功率选配；
■满载时总谐波畸变THDI≤8%，性价比高；
■适合3-40次IEEE519标准规定谐波指标就地治理； |

|
|

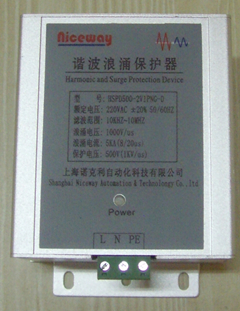

★谐波浪涌保护器 |
抑制谐波、浪涌、过电压，保护设备安全运行
■滤波特性：10KHz~10MHz,过滤高次谐波、高频噪声；
■抑制高达8000V的浪涌尖峰电压冲击；
■吸收高达16000A的浪涌冲击电流；
■适合保护设备免受浪涌、过压、谐波的侵扰、冲击；
|

|
|
■串联滤波电抗器 |
与电容器串联连接，不同电抗率实现不同功能应用；
I滤波用途：构成LC调谐滤除高次谐波；
II无功补偿：抵抗谐波对无功补偿电容的过流困扰；
|
|
|
|
↓↓↓ |
|
■输入(进线)电抗器
■直流电抗器 |
■降低主电源高次谐波、浪涌和峰值电流；
■提高低频传导抗干扰性；
■保护驱动机构的电力电子元件；
■提高功率因数；
■防止主电源的电压尖脉冲引起的跳闸;
■适合变频器电源线高次谐波,降低THDI达50% |
|
|
|
↓↓↓ |
|
■输入（进线）滤波器 |
■降低主电源谐波和换相缺口；
■保护驱动装置电力电子元件不受主电源尖峰电流冲击； ■有效抑制驱动装置（如变频器）产生的高频干扰，降低对周围电子设备的电磁干扰； ■适合变频器电源线150KHZ-30MHZ高频电磁干扰抑制，达标EMI/EMC要求，多数控制系统易受此类干扰影响； |
 |
|
高性价比变频器应用配置选择 |
↓↓↓ |
|
部分战略合作品牌变频器
谐波干扰解决方案 |
变频器类驱动装置可实现电机调速、节能运行；
|
|
|
■PLC通讯电缆 |
国产化PLC电缆，性价比高；
主流PLC电缆，产品丰富齐全；
|
←
→
|
|
■制动单元 |
■实现变频器的快速制动减速要求；
■配合连接制动电阻使用
；
■防止变频器过压保护停机影响生产；
|
 |
← ←
|
|
|
↓↓ |
|
■制动电阻 |
将刹车制动能量转化为热能；
配合制动单元使用实现快速制动；
|
 |
|
|
↓↓↓ |
|
■输出（出线）滤波器 |
■抑制变频器输出的高频电磁辐射干扰；
■抑制共模干扰，降低谐波电流对轴承伤害；
■提高系统的安全可靠性； |
|
|
|
↓↓↓ |
|
■输出（出线）电抗器 |
■有效降低IGBT输出的高du/dt,延长电机寿命
■抑制变频器输线路的的谐波干扰
■补偿长线分布电容的影响，延长传输距离
■抑制来自电动机的尖峰电压对变频器模块的冲击;
|
 |
|
|
↓↓↓ |
|
★du/dt
滤波器
（变频器输出专用型） |
■ 有效降低IGBT输出的高du/dt，吸收高达3000V/us的
尖峰电压，延长电机寿命
；
■ 抑制变频器输出的谐波干扰
；
■ 补偿长线分布电容的影响，延长传输距离
；
■ 减小变频器高频噪声，降低电机涡流损耗；
■适合300米内电机线路的电机绝缘保护； |
|
|
|
|
↓↓↓ |
|
★三相正弦波滤波器 （变频器输出专用型） ★单相正弦波滤波器 |
■
强力降低IGBT输出的高du/dt,延长负载设备寿命
；
■
抑制变频器输出的电磁干扰，
减小变频器噪声；
■
补偿长线分布电容的影响，延长传输距离达3000米；
■
使变频器输出接近正弦波形，提升负载效率；
■
实现测量仪表准确测量线路电压、电流； |
  |
|
|
|
|
|
|
↓↓↓ |
|
负
载
|
电动机，变压器等用电设备
|
行业应用 |
