二、工作原理
本装置主要由滤波电容器、滤波电抗器、无感电阻、控制保护系统组合而成，与谐波负载并联。在实际运用中根据谐波电流的成分、大小以及无功需求情况进行设计，该滤波装置向谐波提供一个低阻抗通道，谐波电流大部分流入滤波器，使电网的畸变减小，谐波抑制补偿率达60%；而对于基波电流，滤波装置可向电网提供无功功率以提高功率因数，达到无功补偿的效果。本装置可采用单调谐、双调谐或高通滤波器，针对用户现场的实际谐波工况进行设计。
本滤波补偿装置采用单调谐LC无源滤波补偿技术，针对用户现场谐波状况进行设计。典型的滤波补偿装置滤除的谐波一般分为：3次、5次、7次、11次、13次等。
三、结构性能
1.
电容器、电抗器采用特殊设计的滤波电容器、滤波电抗器，质量可靠，性能稳定；
2.
滤波装置结构紧凑、操作简单。
3.
保护方式齐全，具有过电流、过电压、低电压、低周波、三相不平衡保护等功能；
4.
电容器可手动投切也可自动投切，电容器投切执行机构可选用电容投切接触器、复合开关等。
5.
主要组成部件：
柜体，母线，主回路开关或熔断器隔离开关，低压无功自动补偿控制器（或综测仪），滤波电容器、电抗器，电压表，电流表，避雷器、电容状态指示器等组成。
6.
安装方式：落地安装
7.
接线方式：固定连接
8.
机柜
外形尺寸（高*宽*深）mm
|
高
H
|
宽
W
|
深
D
|
|
2200
|
600
|
600
800
1000
|
|
800
|
|
1000
|
|
1200
|
9．结构形式：GGD、GCS、GCK等标准柜体，与低压配电柜并盘安装，也可按用户实际需求设计制作。
四、装置特点
1.
该装置与负载的连接方式为并联
2.
零电流投切（动态型）：采用大功率晶闸管电流过零点投切技术，实现零电流投入、零电流切除，无涌流、无冲击。
3.
快速动态响应（动态型）：快速跟踪系统负荷无功变化，实时动态响应投切，系统响应时间≤20ms。
4.
滤波电容器采用自愈式电容器。质量可靠，性能好，损耗极小且内置放电电阻。
5.
智能控制：以负载的实时无功功率为投切物理量，应用瞬时无功控制理论，在10ms内完成数据采集、计算及控制输出。在实现瞬时投切控制、配电参数、电能质量等数据，可选在线监控和远方遥测、遥信、遥调。
6.
装置的多重保护功能：具有停电保护，短路保护，电压、电源缺相保护，电容器过温度保护功能，减小设备故障，延长使用寿命。
五、主要技术性能
1.
额定电压：
220V、400V、690V、1140V
2.
基波频率：50Hz、
60Hz
3.
动态响应最快时间：
≤20ms
4.
谐波测量范围：1-50次
5.
基波无功补偿：功率因数可达到0.95以上
6.
滤除谐波次数：3次、5次、7次、11次、13次、17次、19次、23次、25次等
7.
谐波电流吸收率：对于5次谐波平均50%以上，对于7次谐波平均70%
8.
低压无功补偿：国家标准GB/T15576-2008《低压成套无功功率补偿装置》
9.
滤波效果：国家标准GB/T14549-1993《电能质量
公用电网谐波》
六、使用条件
1.
安装场所为户内，无剧烈振动及冲击
2.
环境温度范围：
-25℃
～+
45℃
3.
在
25℃
时，相对湿度：≤95%
4.
海拔高度：不超过
2000米
5. 周围无爆炸及易燃介质，无足以损坏绝缘和腐蚀金属的气体，无导电尘埃
。窗体顶端窗体底端
七、订货须知：
用户需提供电网参数（电压、频率、平衡度），系统短路容量，负荷特性，谐波特性，谐波水平，无功补偿及电能质量要求，以便我司设计制造。
特别说明：
以上产品能滤除系统中3、5、7、11、13次及以上的大部分谐波，而非完全滤除，若系统谐波超标严重或成份较多，THD指标要求很高请采用无源滤波+有源滤波相结合的方案。

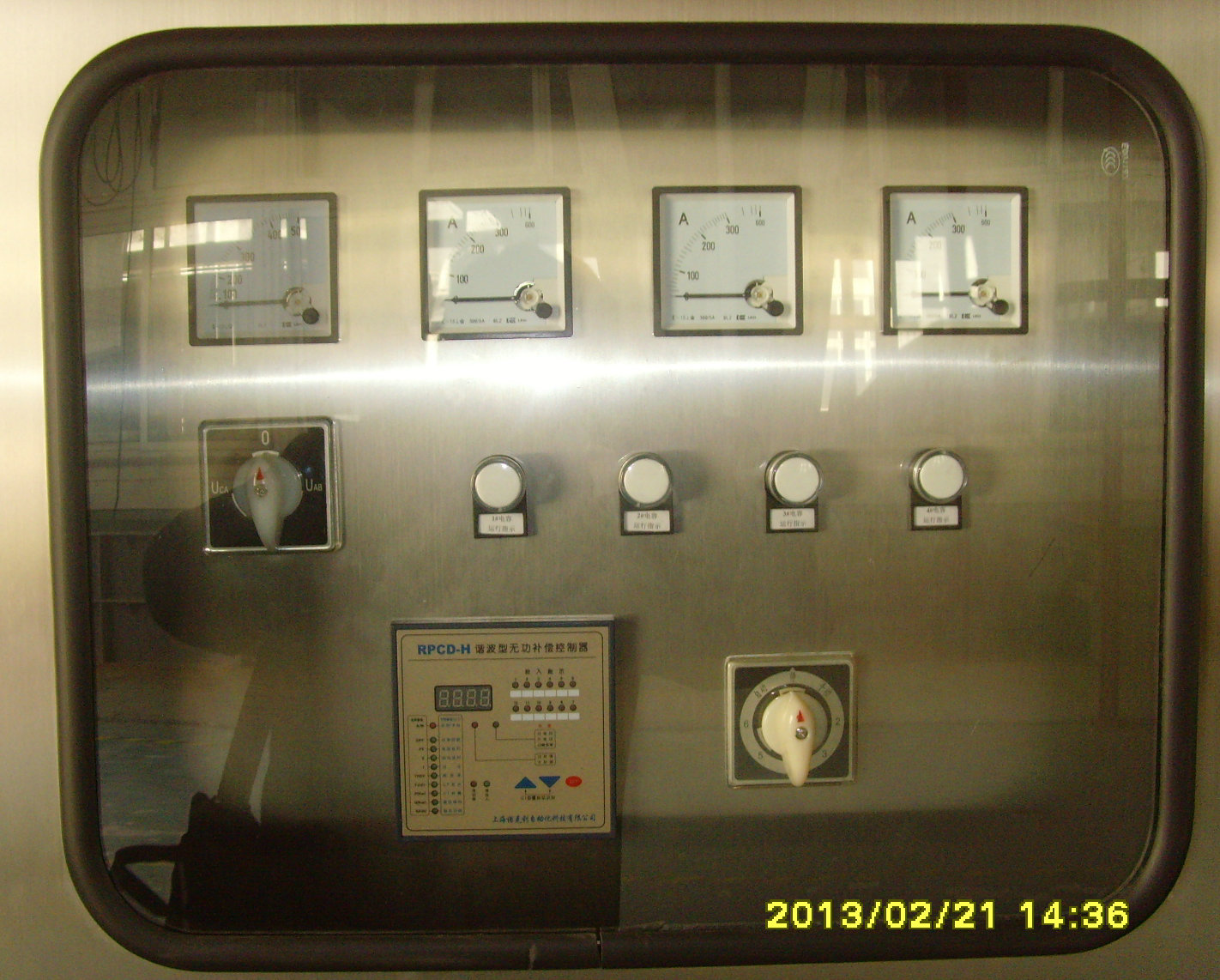

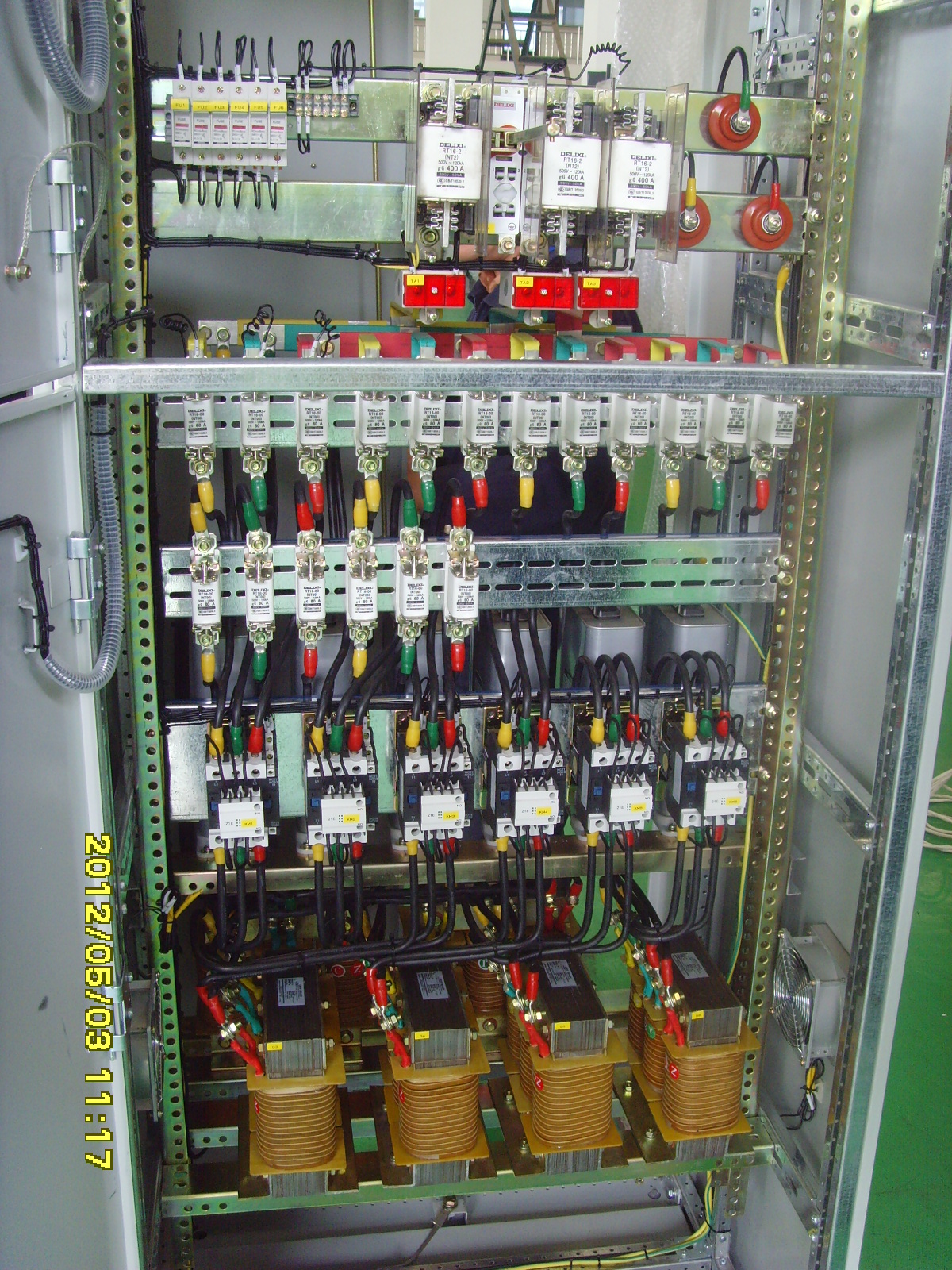

部分案例图片
|
