 专业值得信赖 品质彰显价值
变频器周边设备:电抗器、滤波器、谐波滤波器、正弦波滤波器、制动单元等



HSPD500-1P                        HSPD1000-3P

产品样本下载



浪涌谐波保护器

Harmonic and Surge Protection Device

功能特性:

谐波滤波+消除浪涌电流+抑制尖峰电压=保护设备安全

引进德国技术的新型谐波浪涌保护产品
滤波特性:10KHz~10MHz,消除高次谐波、高频噪声;

浪涌电压:650V/us-1500V/us的尖峰电压冲击;

浪涌电流:  2500A-15000A (8/20us);
跟踪电压电流波形,对畸变波形实时矫正;

长寿命设计,100,000小时(额定电压及45℃下)



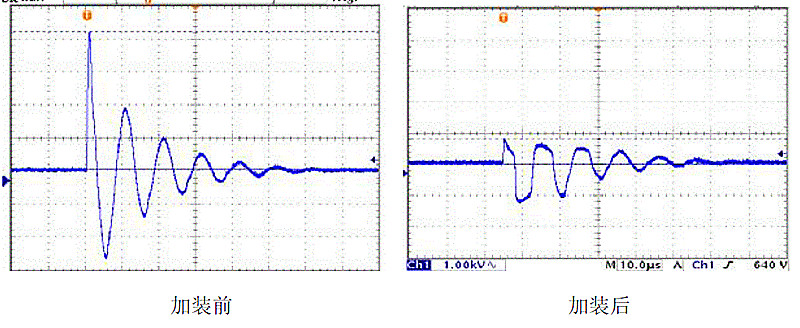

谐波浪涌产生的原因

随着大量非线性用电设备(如 变频器、中频炉、UPS电源、整流器等高频逆变设备)的投入使用,其在工作中会产生大量的高次谐波污染电网;大功率设备的开关投切也会产生浪涌电压冲击;雷电感应产生的浪涌电流冲击对用电设备的危害更大。

浪涌电压(亦称突波、尖峰电压)是电网上突发的瞬间电压变化,时间很短(us微秒级),幅度可以达到数千伏。浪涌电压是现代电网上最常见的电能质量问题之一,对现代化的自动控制设备和信息设备造成了严重的威胁。据IBM公司调查研究的各种危害信息设备的因素,数据系统的故障中,45.3%是由于电能质量导致的,而其中浪涌电压占到90%。因此,对于电子信息系统及自动控制系统,解决了浪涌电压防护的问题,数据系统的可靠性就会大大提高。

浪涌电压的产生原因主要有两类,一个是雷电(直接雷击和雷电感应),另一个是电网上的大型负荷接通或断开及整流逆变设备的高频开关产生的。其中,系统本身电气设备产生的浪涌现象占80%以上。

谐波浪涌产生的危害:

电子设备损坏(Electronic Destruction ): 增加维修和更换成本

故障(Malfunction):  设备临时停机,设备运行控制中断(内存丢失, 系统运行终止)

系统老化(System Degradation): 增加维修成本

其他更严重的设备、人身事故(Serious accident)


    现在,人们越来越关注浪涌电压对制造系统、信息系统造成的影响。这主要是因为,现代工业的核心是自动化,自动化依靠计算机(工控机、PLC、DCS等)来控制。计算机普遍存在着绝缘强度低、对谐波环境要求高、过电压耐受能力差的弱点,对于浪涌电压十分敏感。浪涌电压是导致电气电子设备损坏、工作异常的主要原因。

    针对此类非线性用电设备产生的高次谐波、高频噪声和脉冲尖峰等干扰,诺克利公司引进德国技术生产的HSPD系列谐波浪涌保护器能够有效的滤除高次谐波、浪涌尖峰,净化电源、保护用电设备,从而提高用电设备的稳定性和可靠性,降低设备维修和维护成本,延长设备使用寿命。

HSPD系列浪涌谐波保护器为并联连接的并联型全模滤波保护设备,耗电量极低,通常是经熔断器/断路器连接到需要滤波保护的设备电源线路上。

依据IEC61000-4-5标准要求,HSPD系列浪涌谐波保护器主要针对电源线路上典型的浪涌特征波(10/350μs雷电波,8/20μs电流波,1.2/50μs电压波)提供10KHZ-10MHZ典型特征频率范围的谐波浪涌尖峰的滤波保护。

谐波保护器应用场合:
各类应用变频器、可控硅整流装置、PLC、伺服、直流调速等设备的工矿企业如冶金、造纸、石油、化工、水泥、港口行车、矿山等重负荷、大量谐波电流干扰场合;
存在大型电子调光装置、单相整流设备、大型功放设备的场所,如影院、歌剧舞台、体育场馆、展览中心等;

大量使用计算机、交换机、通讯器材的场所,如证券交易所、银行大楼、商业办公大楼、通讯基站、指挥中心;

大量使用电脑、复印机、微波炉、录像机等商业办公楼;
不间断电源装置(UPS)、直流电源等场所,如加工制造、科研院所、电镀行业等;
对用电有严格洁净要求且本身属于用电A级单位场所,如大中型医院、政府办公大楼、公安消防办公大楼等;
精密加工行业:如卷烟行业、薄膜业、医药、精细化工、半导体行业等;
其他对谐波干扰敏感的有特殊用电需求的行业;


 谐波保护器选型列表:

型  号

额定电压

保护电压

浪涌电流(8/20us)

尖峰电压

适配应用

接线系统

尺寸

HSPD500 -2V1P-D

单相220VAC

≤500V

≤2.5KA

≤1500V/us

单相终端设备

单相,L+N+PE

图A

HSPD1000-4V3P-D

3相400VAC

≤1000V

≤6.5KA

≤1500V/us

相终端设备

三相,3P+PE

图B

HSPD1000-4V4P-D

3400VAC

≤1000V

≤6.5KA

≤1500V/us

三相终端设备

三相,3P+N+PE

图B

HSPD1000-4V3P-C

3400VAC

≤1000V

≤15KA

≤650V/us

分配电柜

三相,3P+PE

图B

HSPD1000-4V4P-C

3400VAC

≤1000V

≤15KA

≤650V/us

分配电柜

三相,3P+N+PE

图B

HSPD1500-6V3P-D

3660VAC

≤1500V

≤6.5KA

≤1500V/us

三相终端设备

三相,3P+PE

图B

HSPD1500-6V4P-D

3相660VAC

≤1500V

≤6.5KA

≤1500V/us

三相终端设备

三相,3P+N+PE

图B

   *特殊要求规格谐波保护器可订制,详情电话咨询我司





谐波保护器应用接线图:
