谐波抑制型无功补偿控制器(共补型)

产品样本下载

谐波抑制型无功补偿控制器(混补型)

产品样本下载

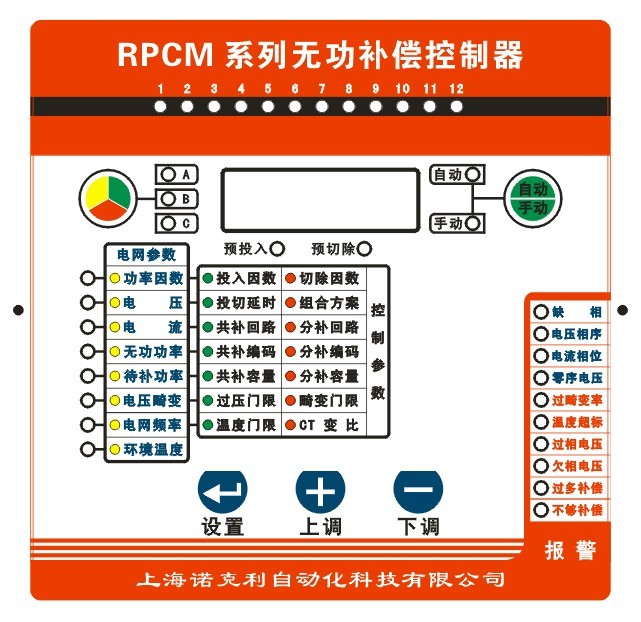

        抗谐波型无功自动补偿控制器以高性能的16位微处理器为核心,采用付里叶级数分解算法得到所有电力基波数据,特别适合具有谐波干扰的电力系统无功功率补偿的自动控制。所有元器件采用贴片安装、回流焊接、多道检验,使得每台抗谐波型控制器都具有同样的稳定性和可靠性。

功能特点:

(1) 以基波无功功率计算投切电容容量,可避免任何形式的投切震荡,

    并在有谐波的场合下能正确显示电网功率因数。
(2) 功率因数测量精度高,显示范围宽。
(3) 实时显示总功率因数(PF)与基波功率因数(DPF)。
(4) 实时显示电压畸变率(THDV)电流畸变率(THDI)。
(5) 有12种编码输出方式供用户选择。
(6) 最多12路输出。
(7) 人机界面友好操作方便。

(8) 各种控制参数全数字可调直观使用方便。
(9) 具有自动运行与手动运行两种工作方式。
(10) 具有过电压和欠电压保护功能。
(11) 具有电压谐波超标保护功能。
(12) 具有掉电保护功能数据不丢失。
(13) 电流信号输入阻抗低≤0.01Ω。
(14) 可选配置RS485通讯功能(MODBUS-RTU )。
(15) 目标功率因数调节范围宽滞后0.70到超前0.70。



使用条件


1、海拔高度:不超过2500米;
2、环境温度:-25℃--+55℃;
3、相对湿度:****相对湿度为90%(20℃时);
4、无爆炸易燃的危险介质,无腐蚀金属的气体及损坏电气绝缘的导电尘埃;
5、安装地点无剧烈震动

技术数据

额定电流:AC 0~5A
额定电压:380VAC;
触点容量:220VAC 7A;
显示功率因数:滞后0.01--超前0.01;
外壳防护等级:IP40
额定频率:45-65HZ
灵敏度:20mA;
整机功耗:10VA
安装方式;嵌入式安装


主要规格型号

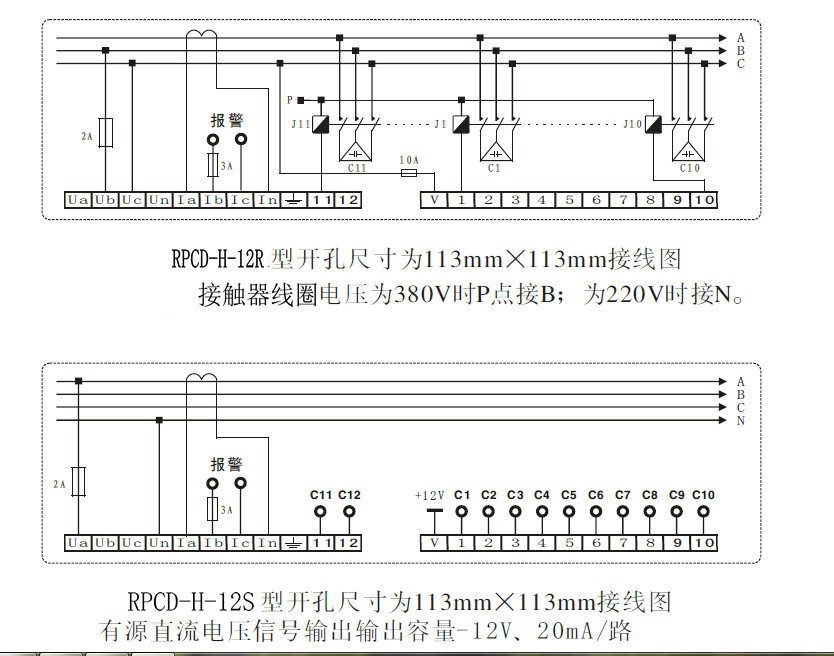

型  号 输出方式 额定电压 开孔尺寸 面板尺寸
RDCD-H12R 12路,接点输出 3P 380VAC,共补 113*113 122*122
RPCD-H12S 12路,有源输出 3P 380VAC,共补 113*113 122*122
RPCM-H12R 12路,接点输出 3P 380VAC,混补 113*113 122*122
RPCM-H12S 12路,有源输出 3P 380VAC,混补 113*113 122*122
