变频器周边设备_进线/出线(输出)电抗器+进线/出线滤波器+谐波滤波器+正弦波滤波器+制动单元



产品样本下载



输出(出线)电抗器



变频器专用型

技术规格

额定工作电压:3φ 220VAC/400VAC/690VAC

开关频率:    216KHZ

抗电强度:    3000VAC 10mA 持续60

防护等级:    IP00

绝缘等级:    T40/F(155)

过载能力:    1.5倍额定电流1分钟

执行标准:   IEC289:1987  GB10229-88  JB9644-1999

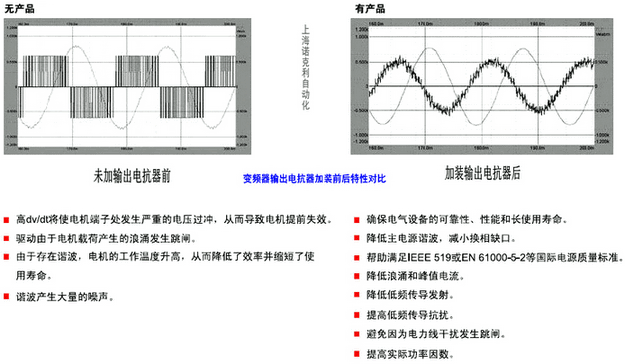

降低du/dt,限制到500V/us;

抑制尖峰电压,过电压限制到1000V (400VAC等级);

抑制变频器输出的谐波干扰,变频器噪声;

补偿长线分布电容的影响,延长传输距离;

减小电机接地漏电流;


三相交流出线(输出)电抗器型号(2008年5月1日后)

变频器专用三相交流出线(输出)电抗器  200VAC等级

名称   功率(KW) 电流(A)
出线(输出)电抗器 OCL-20P4-VF 0.4 5A
出线(输出)电抗器 OCL-20P7-VF 0.75 7A
出线(输出)电抗器 OCL-21P5-VF 1.5 10A
出线(输出)电抗器 OCL-22P2-VF 2.2 15A
出线(输出)电抗器 OCL-23P7-VF 3.7 20A
出线(输出)电抗器 OCL-25P5-VF 5.5 30A
出线(输出)电抗器 OCL-27P5-VF 7.5 40A
出线(输出)电抗器 OCL-2011-VF 11 50A
出线(输出)电抗器 OCL-2015-VF 15 80A
出线(输出)电抗器 OCL-2018-VF 18.5 90A
出线(输出)电抗器 OCL-2022-VF 22 120A
出线(输出)电抗器 OCL-2030-VF 30 150A
出线(输出)电抗器 OCL-2037-VF 37 180A
出线(输出)电抗器 OCL-2045-VF 45 200A
出线(输出)电抗器 OCL-2055-VF 55 250A
出线(输出)电抗器 OCL-2075-VF 75 330A
出线(输出)电抗器 OCL-2090-VF 90 400A
出线(输出)电抗器 OCL-2110-VF 110 500A

                  *以上为3PH 200VAC等级出线(输出)电抗器数据


变频器专用三相交流出线(输出)电抗器  400VAC等级

型号

 400VAC

功率

 (KW)

额定

电流

(A)

压降

 (V)

绝缘等级



尺  寸(±5mm)











外形尺寸

安装尺寸











W

H

D

W1

D1

安装孔

OCL-40P7-VF

0.75

3A

0.5%-2%

F/H

130

135

90

80

70

7

OCL-41P5-VF

1.5

5A

0.5%-2%

F/H

130

135

90

80

70

7

OCL-42P2-VF

2.2

7A

0.5%-2%

F/H

130

135

90

80

70

7

OCL-43P7-VF

3.7

10A

0.5%-2%

F/H

130

135

95

80

70

7

OCL-45P5-VF

5.5

15A

0.5%-2%

F/H

165

140

105

80

75

7

OCL-47P5-VF

7.5

20A

0.5%-2%

F/H

165

140

110

80

75

7

OCL-4011-VF

11

30A

0.5%-2%

F/H

165

140

115

80

75

7

OCL-4015-VF

15

40A

0.5%-2%

F/H

180

180

130

100

85

7

OCL-4018-VF

18.5

50A

0.5%-2%

F/H

180

180

130

100

85

7

OCL-4022-VF

22

60A

0.5%-2%

F/H

180

180

135

100

85

7

OCL-4030-VF

30

80A

0.5%-2%

F/H

230

200

160

120

105

10

OCL-4037-VF

37

90A

0.5%-2%

F/H

230

200

165

120

105

10

OCL-4045-VF

45

120A

0.5%-2%

F/H

230

200

175

120

105

10

OCL-4055-VF

55

150A

0.5%-2%

F/H

230

200

175

120

105

10

OCL-4075-VF

75

200A

0.5%-2%

F/H

260

230

190

140

115

10

OCL-4090-VF

90

220A

0.5%-2%

F/H

260

230

195

140

115

10

OCL-4110-VF

110

250A

0.5%-2%

F/H

260

235

200

140

115

10

OCL-4132-VF

132

300A

0.5%-2%

F/H

320

260

225

150

135

10

OCL-4160-VF

160

330A

0.5%-2%

F/H

320

265

230

150

135

10

OCL-4185-VF

185

400A

0.5%-2%

F/H

320

265

230

150

135

10

OCL-4200-VF

200

440A

0.5%-2%

F/H

320

270

245

150

163

10

OCL-4220-VF

220

490A

0.5%-2%

F/H

320

270

245

150

163

10

OCL-4250-VF

250

530A

0.5%-2%

F/H

370

315

255

160

165

12

OCL-4280-VF

280

600A

0.5%-2%

F/H

370

315

270

160

165

12

OCL-4315-VF

315

660A

0.5%-2%

F/H

370

325

270

160

165

12

OCL-4355-VF

355

800A

0.5%-2%

F/H

390

325

275

200

165

12

OCL-4400-VF

400

900A

0.5%-2%

F/H

390

325

280

200

170

12

OCL-4450-VF

450

1000A

0.5%-2%

F/H

390

325

280

200

170

12

OCL-4550-VF

550

1200A

0.5%-2%

F/H

530

465

325

250

185

15

OCL-4630-VF

630

1300A

0.5%-2%

F/H

530

465

325

250

185

15

OCL-4710-VF

710

1500A

0.5%-2%

F/H

530

465

335

250

195

15



                      *以上为3PH 400VAC等级出线(输出)电抗器数据


变频器专用三相交流出线(输出)电抗器  690VAC等级



名称   功率(KW) 电流(A)
出线(输出)电抗器 OCL-60P7-VF 0.75 3A
出线(输出)电抗器 OCL-61P5-VF 1.5 3A
出线(输出)电抗器 OCL-62P2-VF 2.2 5A
出线(输出)电抗器 OCL-63P7-VF 3.7 7A
出线(输出)电抗器 OCL-65P5-VF 5.5 10A
出线(输出)电抗器 OCL-67P5-VF 7.5 15A
出线(输出)电抗器 OCL-6011-VF 11 15A
出线(输出)电抗器 OCL-6015-VF 15 20A
出线(输出)电抗器 OCL-6018-VF 18.5 30A
出线(输出)电抗器 OCL-6022-VF 22 30A
出线(输出)电抗器 OCL-6030-VF 30 40A
出线(输出)电抗器 OCL-6037-VF 37 50A
出线(输出)电抗器 OCL-6045-VF 45 60A
出线(输出)电抗器 OCL-6055-VF 55 80A
出线(输出)电抗器 OCL-6075-VF 75 90A
出线(输出)电抗器 OCL-6110-VF 90/110 150A
出线(输出)电抗器 OCL-6132-VF 132 200A
出线(输出)电抗器 OCL-6160-VF 160 200A
出线(输出)电抗器 OCL-6185-VF 185 250A
出线(输出)电抗器 OCL-6220-VF 220 300A
出线(输出)电抗器 OCL-6300-VF 300 330A
出线(输出)电抗器 OCL-6355-VF 355 400A
出线(输出)电抗器 OCL-6400-VF 400 500A
出线(输出)电抗器 OCL-6550-VF 550 660A
出线(输出)电抗器 OCL-6630-VF 630 800A

                     *以上为3PH 690VAC等级出线(输出)电抗器数据
