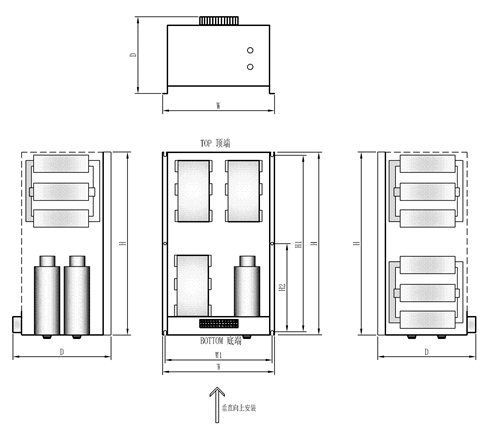

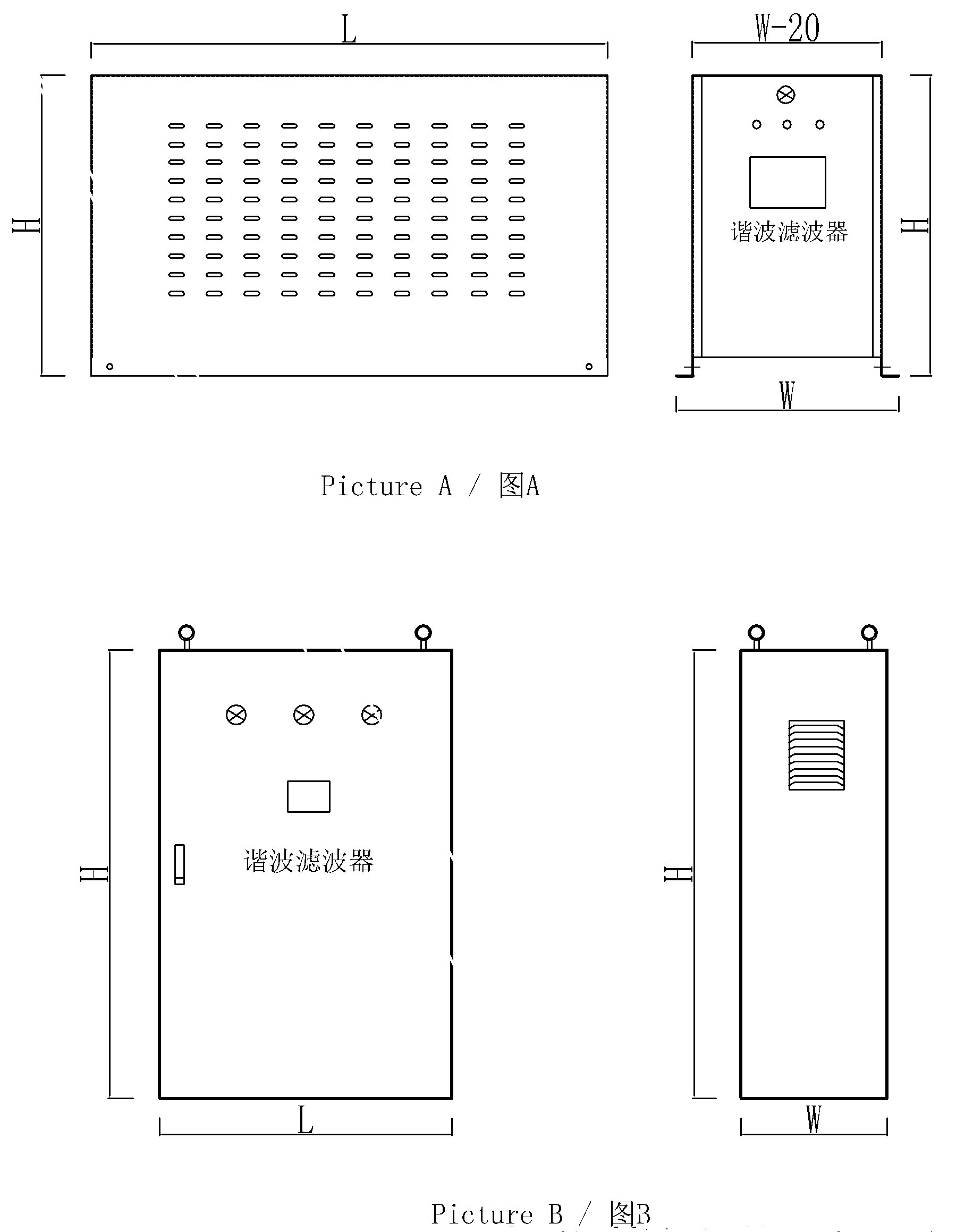

变频器周边设备_进线/出线(输出）电抗器+进线/出线滤波器+谐波滤波器+正弦波滤波器制动单元、电阻 　 谐波滤波器加装前后特性对比 　 设备级谐波滤波器 ■适用所有6脉整流设备（变频器、直流调速器、、中频炉、伺服驱动器、UPS等)； ■抑制电压尖峰、改善电流波形畸变； ■直接按设备电压、功率选配； ■满载时总谐波畸变THDI=8%或5%； ■按客户需求达到相关标准要求； ■性价比高，比有源滤波器节省50%以上费用； 　产品样本下载           IP00型DNF 壁挂式安装 IP21机箱型DNF 立式安装 　 设备电源谐波滤波器      DNF-电源谐波滤波器是专为变频器、伺服、中频炉、UPS（或其他3相6脉整流电路）开发的一种设备级就地无源谐波滤波器，对于任何3相6脉整流电路，能够保证其谐波电流畸变率（THID）小于8%。       DNF-电源谐波滤波器采用独特的设计，是解决变频器、伺服、中频炉、UPS最理想的配套设备。它从根本上解决3相6脉整流电路的谐波电流问题，并且不会带来任何不良影响。       DNF-电源谐波滤波器的选型方法简单，只要知道设备的工作电压和功率，即可直接选型。现场安装不需要任何调试，即装即用，并且不需要现场维护。   　 产品型号：DNF-           -VF   产品功能：消除设备产生的高次谐波 产品特点： 1.设备级谐波滤波器，与任何6脉整流设备配合， 确保总谐波电流畸变率THDI≤8% 2.满足各种谐波标准的要求，例如GB17625，IEEE519; 3.现场安装后不需要任何调试; 4.不吸收上游谐波电流，没有过载的风险; 5.不与系统阻抗发生谐振，不会造成系统不稳定; 6.容性无功功率小，空载时，容性无功功率小于额定功率的20%，80%以上负载时，不输出容性无功功率; 7.输出电压稳定：滤波器的输出端电压在整个负荷范围内，电压波动±5%以内; 8.有效滤除非特征谐波：DNF-电源谐波滤波器不仅滤除变频器、中频炉等设备产生的特征谐波(5次、7次、11次、13次)，而且能够滤除各种非特征谐波(间谐波); 9.改善设备的电磁兼容性:安装DNF-电源谐波滤波器后，设备的抗浪涌性能，射频干扰发射等电磁兼容指标明显改善; 10.性能稳定、可靠性高：DNF-电源谐波滤波器3年内不需要维护，工作可靠; 11.选用简单：选用DNF-电源谐波滤波器时，不需要知道谐波电流的数值，也不需要知道系统的参数，仅需要知道负载的额定工作电压和功率即可。 12.DNF-电源谐波滤波器满足IEEE519国际电能质量谐波标准要求 DNF-电源谐波滤波器产品使用说明 　　安装在各种3相6脉变频器、伺服、中频炉、UPS等电源的输入端，使谐波畸变率THDI≤8%,广泛应用于工厂、矿山等工业场合。串联安装在上述设备的电源输入线上。 DNF-电源谐波滤波器主要技术指标 额定工作电压：3相，400VAC / 690VAC / 1140VAC 额定工作频率：50Hz (其它频率可选) 过载能力： 承受150%额定电流，60秒，间隔10分钟 谐波滤除特性：对于3相6脉整流器，满载状态下，THDI≤8%。不需要现场进行任何调试 功率因数：在50% ~ 100%负荷范围内，0.95超前 ~ 0.98滞后; 输出电压：在整个负载范围内，电压升高与降低数值小于输入电压的5% 环境温度：-25 ~ + 40 °C 海拔高度：< 3000米 湿度：小于95% (无结露) 设备电源谐波滤波器 选型列表(400VAC级)   型  号 功 率（KW) 电 流(A) IP21型 （立式） IP00型 （壁挂式） DNF-43P7-VF 3.7KW 10A 机箱/图A H350*W200*D200 DNF-45P5-VF 5.5KW 15A 机箱/图A H450*W250*D250 DNF-47P5-VF 7.5KW 20A 机箱/图A H450*W250*D250 DNF-4011-VF 11KW 30A 机箱/图A H450*W250*D250 DNF-4015-VF 15KW 40A 机箱/图A H500*W300*D300 DNF-4018-VF 18.5KW 50A 机箱/图A H500*W300*D300 DNF-4022-VF 22KW 60A 机箱/图A H500*W300*D300 DNF-4030-VF 30KW 80A 机箱/图A H600*W350*D350 DNF-4037-VF 37KW 90A 机箱/图A H600*W350*D350 DNF-4045-VF 45KW 120A 机箱/图A H600*W350*D350 DNF-4055-VF 55KW 150A 机箱/图A H600*W350*D350 DNF-4075-VF 75KW 200A 机柜/图B H700*W450*D400 DNF-4090-VF 90KW 220A 机柜/图B H700*W450*D400 DNF-4110-VF 110KW 250A 机柜/图B H700*W450*D400 DNF-4132-VF 132KW 300A 机柜/图B 2*PCS DNF-4160-VF 160KW 330A 机柜/图B 2*PCS DNF-4185-VF 185KW 400A 机柜/图B 2*PCS DNF-4200-VF 200KW 440A 机柜/图B 2*PCS DNF-4220-VF 220KW 490A 机柜/图B 2*PCS DNF-4250-VF 250KW 530A 机柜/图B 3*PCS DNF-4280-VF 280KW 600A 机柜/图B 3*PCS DNF-4315-VF 315KW 660A 机柜/图B 3*PCS DNF-4355-VF 355KW 800A 机柜/图B 3*PCS DNF-4450-VF 450KW 1000A 机柜/图B 4*PCS DNF-4550-VF 550KW 1250 机柜/图B 4*PCS DNF-4630-VF 630KW 1600 机柜/图B 4*PCS          注：以上设备适用于3相6脉及以上（12脉、18脉）整流电路的逆变设备。 设备电源谐波滤波模块(并联型) 适合进一步降低高次谐波指标场合.例如有的客户变频器等设备电源端已加装电抗器、滤波器等滤波设备，但是谐波含量还是很高，需要进一步降低谐波以便达到相关标准时可根据谐波情况加装本滤波模块。 型  号 高次谐波 谐波电流 外形尺寸 备 注 HFLC5 -15A 5次谐波 15A L400*W270*H300 机箱/图A HFLC5 -30A 5次谐波 30A L450*W270*H320 机箱/图A HFLC5 -60A 5次谐波 60A L550*W350*H400 机箱/图A HFLC7 -15A 7次谐波 15A L400*W270*H300 机箱/图A HFLC7 -30A 7次谐波 30A L450*W270*H320 机箱/图A HFLC7 -60A 7次谐波 60A L550*W350*H400 机箱/图A            注：以上仅列出部分常规型号，其他规格可定制 　  IP21底面安装型外形尺寸 　 IP00型 壁挂式(单机1.5KW-110KW)

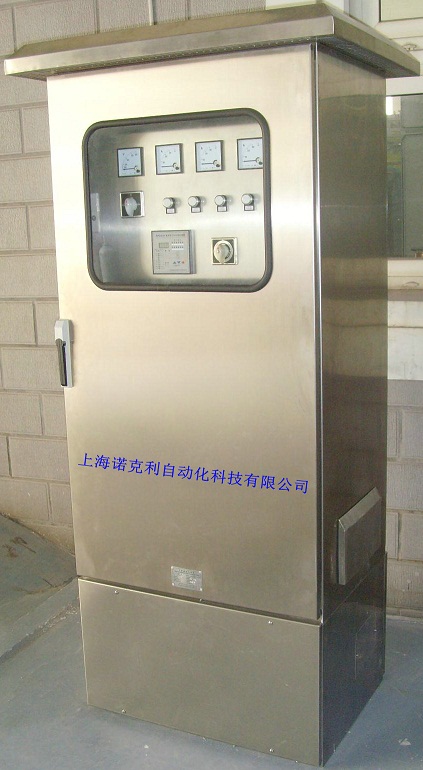

户外IP54防雨型谐波滤波器
